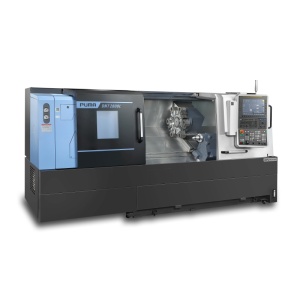

DN Solutions Horizontale CNC draaibank
PUMA DNT 2100 & DNT 2600 series
Omschrijving
NIEUW! De DNT 2100 en de DNT 2600 horizontale CNC draaibank
Hoewel de populaire PUMA GT 2100-2600 serie al lange tijd één van de best verkochte draaibanken zijn is er besloten om de deze serie nog beter te maken. Het resultaat is de gloednieuwe opvolger: De PUMA DNT serie, de volgende generatie draaibanken.
Zo is er gekozen voor een verbeterde stijfheid, verbeterde ergonomie en nauwkeurigheid. De PUMA DNT serie is uitgerust met één van krachtigste spillen in zijn klasse voor verspaners welke high power/torque en een zware blokgeleiding nodig hebben. Daarnaast is er gekozen voor een re-design en kortere spindel aandrijving. Dit reduceert geluid, vibratie en warmte. Dankzij de stijve constructie en thermische stabiliteit kan het bewerkingscentrum een hoge nauwkeurigheid, productiviteit en procesbetrouwbaarheid realiseren.
Om de hoge nauwkeurigheid te garanderen en te behouden, vooral bij lange bewerkingstijden en een onbemande productie, is de machine uitgerust met een slim thermisch compensatiesysteem met meerdere sensoren die strategisch in de machine zijn geplaatst. Deze sensoren verminderen de effecten van temperatuur schommelingen.
Productiviteit centraal
Voor nu zijn er twee modellen geïntroduceerd, namelijk de DNT 2100 en de DNT 2600. Beide hebben een 18.6 of 26.1 kW motorvermogen, een koppel van 735 Nm en een maximaal toerental van 4500 r/min.
De maximale draaidiameter van de 2-assige modellen is 398,8 mm tot 460 mm en de maximale draailengte is 549 mm tot 1077 mm. De modellen hebben een maximale draaidiameter van 320 m tot 373 mm. De maximale draailengte is 500 mm tot 1029 mm. Daarbovenop komt een krachtige BMT55P-turret met een vermogen van 5.6 kW en een maximaal toerental van 6.000 r/min. Of optioneel een BMT65P-turret met 10.000 r/min.
Gebruiksvriendelijke besturing
De DNT serie is voorzien van de geavanceerde Fanuc i Plus-besturing met een 15-inch touchscreen en een intuïtieve en gebruiksvriendelijke iHMI. De iHMI maakt het instellen en uitvoeren van taken, zoals machinebewaking, gereedschapsbeheer en productieplanning sneller en efficiënter. De verbeterde ergonomie, beter zicht voor de bediener, in hoogte verstelbaar bedieningspaneel en betere werkstuk toegankelijkheid maakt dat het een zeer prettige machine is om mee te werken.
Specificaties
PUMA DNT | 2100 | 2100M | 2100B | 2100MB | 2600 / L | 2600M / LM |
Draaidiameter over bed |
650 mm |
650 mm |
650 mm |
650 mm |
650 mm |
650 mm |
Draaidiameter over dwarsslede |
460 mm |
460 mm |
460 mm |
460 mm |
460 mm |
460 mm |
Aanbevolen draaidiameter |
210 mm |
210 mm |
255 mm |
255 mm |
255 mm |
255 mm |
Maximale draaidiameter |
400 mm |
320 mm (BMT55P) 305 mm (BMT65P) |
400 mm |
320 mm (BMT55P) 305 mm (BMT65P) |
460 mm |
380 mm (BMT55P) 365 mm (BMT65P) |
Maximale draailengte |
562 mm |
513 mm (BMT55P) 506 mm (BMT65P) |
550 mm |
501 mm (BMT55P) 494 mm (BMT65P) |
658 mm |
610 mm (BMT55P) 603 mm (BMT65P) |
Toerental |
4.500 omw/min |
4.500 omw/min |
3500 omw/min |
3500 omw/min |
3500 omw/min |
3500 omw/min |
Aantal turret posities |
12 |
12 |
10 [12] |
12 |
10 [12] |
12 |
Motor vermogen |
18.5 /15 /15 kW |
18.5 /15 /15 kW |
18.5 /15 /15 kW |
18.5 /15 /15 kW |
26 / 22 / 18.5 kW |
26 / 22 / 18.5 kW |
|
|
|
|
|
|
|
Machine afmeting lengte |
2945 mm |
2945 mm |
2945 mm |
2945 mm |
3355 mm |
3355 mm |
Machine afmeting breedte |
1664 mm |
1664 mm |
1664 mm |
1664 mm |
1729 mm |
1729 mm |
Machine afmeting hoogte |
1780 mm |
1780 mm |
1780 mm |
1780 mm |
1780 mm |
1780 mm |
Machine gewicht |
3700 kg |
3800 kg |
3800 kg |
3900 mm |
4300 kg |
4350 kg |
Brochures
Video's
Technische wijzigingen voorbehouden.
