Doosan verticaal bewerkingscentrum DNM 750L II
Voor meer informatie neem dan contact met ons op via één van onze vertegenwoordigers middels 0229 542485.
Of neem direct contact op met Peter Storm, 06-51246194.
Dit betreft een gebruikte machine uit 2022 met fabrieksgarantie en is direct beschikbaar. Vraag naar de voorwaarden.
Toebehoren Doosan DNM 750L II:
- Siemens 828D besturing
- Siemens optie Measuring cycles
- 15" kleurenscherm en shopmill
- Spindeltoerental 12.000 rpm

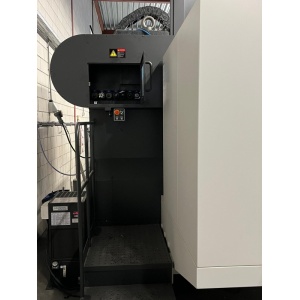

- Verticale gereedschapswisselaar 60 posities
- Koeling door de spindel 20 bar i.p.v. 13.5 bar d.m.v. inverter
- Oliescheider bandtype
- Aircleaner AF-30P incl. frame en opbouw type 750
- Spanentransporteur zijkant ketting type uitvoerhoogte 1.250mm
- Netwerkaansluiting incl. software optie. Aansluiting op de elektriciteitskast
- Rollen geleiding voor X-, Y- en Z-as
- Rigid tapping
- Thermische compensatie
- Airconditioning in besturingskast
- Infrarood receiver M&H IRR91.40 inclusief opbouw + lengte systeem IRT 35.70
- Koelwaterinrichting (inclusief koelwatertank en spanen opvangbak)
- Centraal smeersysteem
- Draagbare handwiel bedieningsunit
- LED machineverlichting 24Volt-24Watt
- 3 Kleuren waarschuwingslamp
- Uitgebreide en geïllustreerde machine- en besturingsboeken
- Installatieonderdelen
- Machine kleuren blauw / wit / antraciet
- Volledige CE-certificatie
Technische gegevens:
|
Verticaal bewerkingscentrum
|
|
DNM 750L II
|
| |
|
|
|
Verplaatsingen
|
|
|
|
X-as
|
mm
|
2.160
|
|
Y-as
|
mm
|
762
|
|
Z-as
|
mm
|
650
|
| |
|
|
|

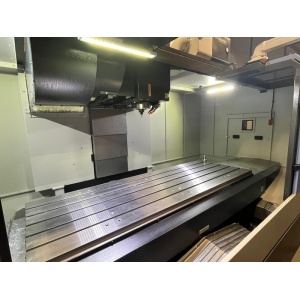

Tafel
|
|
|
|
Tafel afmeting
|
mm
|
2.160 x 760
|
|
Maximaal gewicht per tafel
|
Kg
|
1.800
|
|
Maximale werkstuk hoogte
|
mm
|
725
|
|
Afstand tafel tot spindel
|
mm
|
150 ~ 800
|
| |
|
|
|
Voedingen
|
|
|
|
IJlgang X-as en Y-as
|
m/min
|
24
|
|
IJlgang Z-as
|
m/min
|
24
|
|
Voeding alle assen
|
mm/min
|
8.000
|
|
Servo motor X-as
|
kW
|
5.2
|
|
Servo motor Y- en Z-as
|
kW
|
4.3
|
| |
|
|
|
Spindel
|
|
|
|
Maximaal spindel toerental
|
omw/min
|
12.000
|
|
Spindel motor (30 min/continue)
|
kW
|
21.8/16.3
|
|
Gereedschap opname
|
|
ISO #40
|
|
Maximaal koppel
|
Nm
|
150.1
|
| |
|
|
|
Nauwkeurigheden
|
|
|
|
Positioneren gehele lengte
|
mm
|
± 0.005
|
|
Repeteerbaarheid
|
mm
|
± 0.002
|
|
Feedback system
|
|
Absolute Puls coder
|
| |
|
|
|
Automatische gereedschapswisselaar
|
|
|
|
Aantal gereedschappen
|
stuks
|
60
|
|
Maximale gereedschapsdiameter
|
mm
|
80
|
|
Maximale gereedschapslengte
|
mm
|
300
|
|
Maximaal gewicht
|
Kg
|
8
|
|
Gereedschapswisseltijd TTT
|
sec
|
1,3
|
| |
|
|
|
Koeling
|
|
|
|
Capaciteit tank
|
Liter
|
525
|
|
Vermogen pomp
|
kW
|
0.4
|
|
Druk gemeten aan de uitlaat van de pomp
|
Bar
|
1.6
|
| |
|
|
|
Overige
|
|
|
|
Totaal opgenomen vermogen
|
kVA
|
46.5
|
|
Machine afmetingen lengte
|
mm
|
3.480
|
|
Machine afmetingen breedte
|
mm
|
4.900
|
|
Machine afmetingen hoogte
|
mm
|
3.170
|
|
Machine gewicht
|
Kg
|
15.000
|
