LITZ 5-assig bewerkingscentrum
LU-800 5-AX
Omschrijving

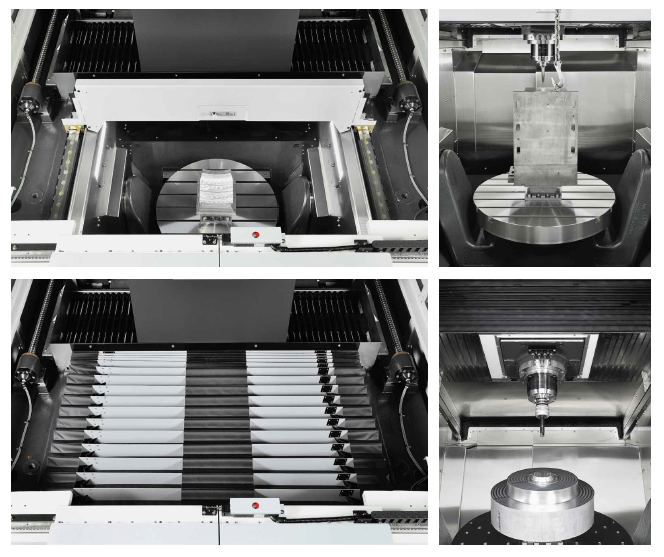

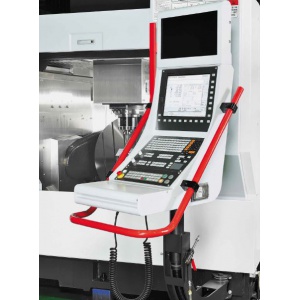

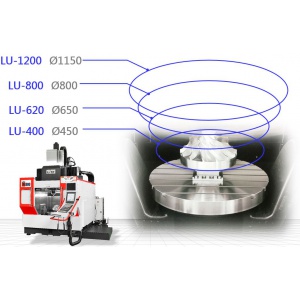

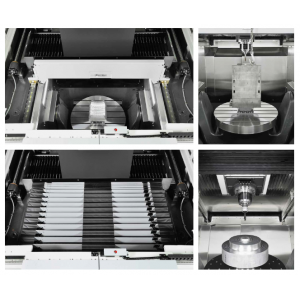

Het LU-800 5-assig simultane bewerkingscentrum is een 19.000 kilo zware 5 assige freesmachine die door opbouw zeer stabiel en zeer nauwkeurig is. De machine is uitgerust met een 2x32 gereedschapwisselaar en is voorzien van Heidenhain besturing. De machine beschikt over een zeer stabiele draai-/zwenktafel (B/C-as of A/C-as) met een diameter van 800mm welke is opgehangen in een symmetrische tweezijdig gelagerde, met torque motoren aangedreven, brugconstructie. De belasting op de tafel is hierdoor maar liefs 1.000 kg!
Daarnaast kan de machine middels de rondtafel snelheden tot 100 omw/min bereiken om de producten snel en nauwkeurig te bewerken. De hoge machinestijfheid en stabiliteit komt grotendeels uit het zeer zware U-vormige gietijzeren machineframe met bovenliggende geleidingen. Afhankelijk van de toepassing kan de LU800 worden uitgerust met freesspillen welke 12.000, 15.000 of 24.000 omw/min. kunnen halen. De machine is verkrijgbaar met een ISO-40 opname (12.000 omw/min) of de zwaardere ISO-50 opname. De ISO-50 is uitgerust met gear-box (8.000 omw/min) voor nog meer spindelkracht welke beschikt over een 2-traps overbrenging. Alle freesspillen in deze LU800 zijn vloeistof gekoeld en kunnen gecombineerd worden met koeling door de spil.
De machine is verder rijk uitgerust met o.a.; thermische compensatie voor de spil en X, Y en Z-as, luchtpistool, dubbele LED machineverlichting, centrale smering voor de X, Y en Z-as, elektronisch handwiel en vele andere uitrustingen wat deze LU-800 tot een complete machine maakt.
Specificaties
| Litz 5-assig bewerkingscentrum | LU-800 5-AX |
|---|
| Tafel grootte |
800 mm |
| max. werkstuk gewicht |
1.000 kg |
| Verplaatsing X-as |
800 mm |
| Verplaatsing Y-as |
900+330 mm |
| Verplaatsing Z-as |
620 mm |
| Toerental |
12.000 omw/min |
| Spindelmotor |
20/37 kW |
| Gewicht |
19.000 kg |
Downloads
Technische wijzigingen voorbehouden.
