DN Solutions Verticale bewerkingcentra met lineaire motoren
FM 200 5-AX | FM 350 5-AX | FM 400
Omschrijving
De FM serie high-speed, high-precision, 3- en 5-assige bewerkingscentra van DN Solutions voorheen Doosan Machine Tools zijn uitermate geschikt voor producten uit de luchtvaart en medische industrie. Geharde materialen, direct bewerkingen of matrijzen in een keer voor- en superglad nabewerken.

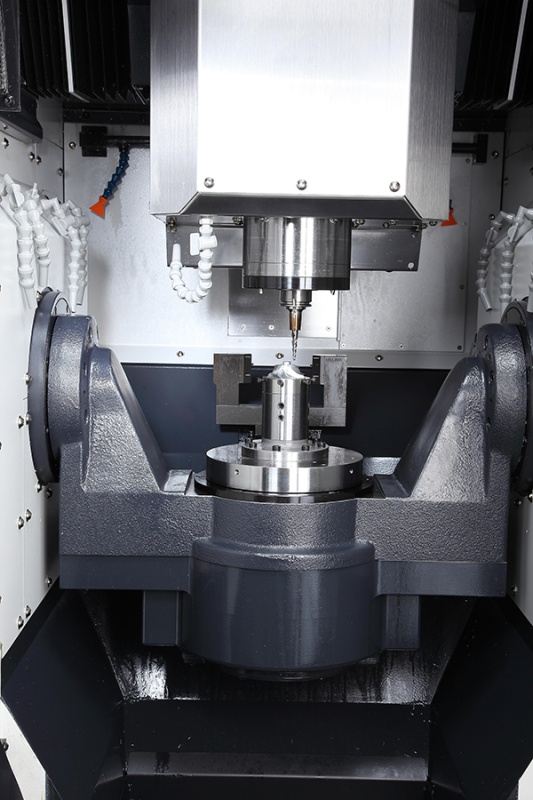

High-speed Gantry-structuur 3- en 5-assige bewerkingscentra:
- Lineaire motoren voor de lineaire assen (ijlgang tot 80 m/min)
- Accelaratie 2 G

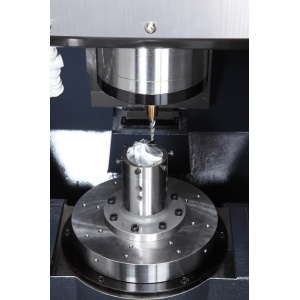

- Direct drive motor voor de rondtafel
- Bed-structuur mineral casting materiaal
- High-speed built-in spindel (tot 40.000 rpm)
- Heidenhain NC geoptimaliseerd voor 5-assige bewerkingen
Specificaties
Verticaal bewerkingscentrum | FM 200 5-AX | FM 350 5-AX | FM 400 |
Tafel grootte |
200 mm |
350 mm |
500 x 600 mm |
Max werkstuk gewicht |
15 kg |
100 kg |
600 kg |
Verplaatsing X-as |
200 mm |
400 mm |
400 mm |
Verplaatsing Y-as |
340 mm |
600 mm |
600 mm |
Verplaatsing Z-as |
300 mm |
350 mm |
350 mm |
Verplaatsing A-as |
140 graden |
240 graden |
- |
Verplaatsing C-as |
360 graden |
360 graden |
- |
Spil opname |
HSK 40E |
HSK 40E |
HSK 40E |
Toerental |
42.000 rpm |
42.000 rpm |
42.000 rpm |
Spindelmotor |
12,6 kW |
12,6 kW |
12,6 kW |
ATC |
24 pos |
40 pos |
40 pos |
Gewicht |
6.500 kg |
12.000 kg |
12.000 kg |
Brochures
Video's
Technische wijzigingen voorbehouden.
