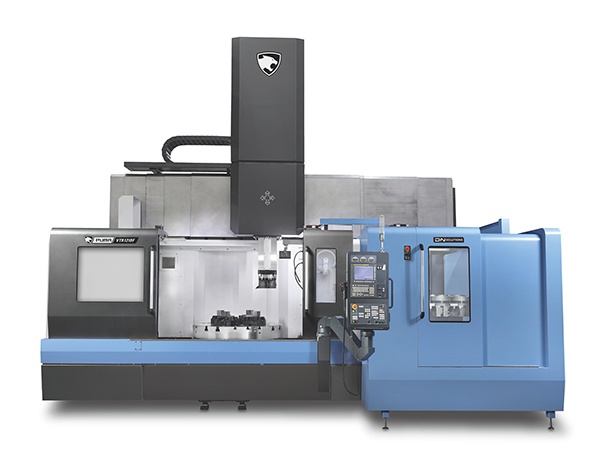

DN Solutions Verticale draaibank
PUMA VTR1012F, VTR1216, VTR1620 en VTR2025
Omschrijving
De VTR serie verticale draaibanken is gebouwd voor zeer groot draaiwerk en zware verspaning. Met een max. werkstuk gewicht van 15 ton en een max. draaidiameter van 2.500 mm behoort de VTR serie tot een van de krachtigste en robuuste in zijn klasse.

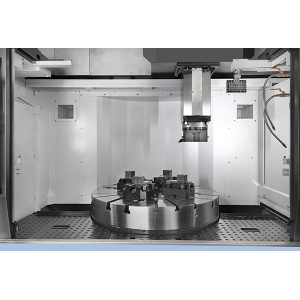

De PUMA VTR1216 serie is een verticale draaibank met een 130 cm klauwplaat (ramtype) en een stabiel bed en kolom. Zo kan de machine zware prestaties garanderen, ook bij coninu draaien. De machine is standaard voorzien van een koeler met grote capaciteit. De servo biedt een hoge snelheid en een hoge nauwkeurigheid voor het gereedschap.
De DN Solutions VTR2025 is een LARGE RAM-TYPE VERTICAL TURNING CENTER oftewel een verticale draaibank die gebouwd is voor zeer groot draaiwerk en zware verspaning. Met een tafel van 2000mm en een maximale bewerkingsdiameter van 2.500mm behoort deze VTR2025 in de VTR serie tot de grootste, krachtigste en robuuste in zijn klasse.
Specificaties
DN Solutions | VTR1012F | VTR1216 / M | VTR1620 / M | VTR2025/M |
Tafeldiameter |
1.000 mm |
1.250 mm |
1.600 mm |
1.250 mm |
Max. draaidiameter |
1.250 mm |
1.600 mm |
2.000 mm |
2.500 mm |
Max. draaihoogte |
750 mm |
1.250 mm |
1.800 mm |
2.000 mm |
Verplaatsing X-as |
1.425 (-575+850) mm |
1.700 (-700+1.000) mm |
2.220 (-800+1.420) mm |
2.640 (-1.000/+1.640) mm |
Verplaatsing Z-as (ram) |
700 mm |
800 mm / 1.200 mm |
1.200 mm |
1.400 mm |
Motor vermogen |
45/37 kW |
45/37 kW |
45/37 kW |
75/60(100.6/80.5) kW |
Vermogen aangedreven gereedschap |
- |
- / 7,5/11 kW |
- / 7,5/11 kW |
- / 18,5/35 kW |
Toerental spindel |
- |
- / 3.000 rpm |
- / 3.000 rpm |
- / 3.000 rpm |
Machine afmetingen |
4.970 x 3.147 x 4.768 mm |
5.590 x 4.066 x 5.610 mm |
6.500 x 4.757 x 6.345 mm |
7.296 x 4.836 x 7.744 mm |
Netto gewicht |
26.000 |
29.500 kg / 30.000 kg |
39.000 kg / 40.000 kg |
55.000/56.000 kg |
Brochures
Video's
Technische wijzigingen voorbehouden.
