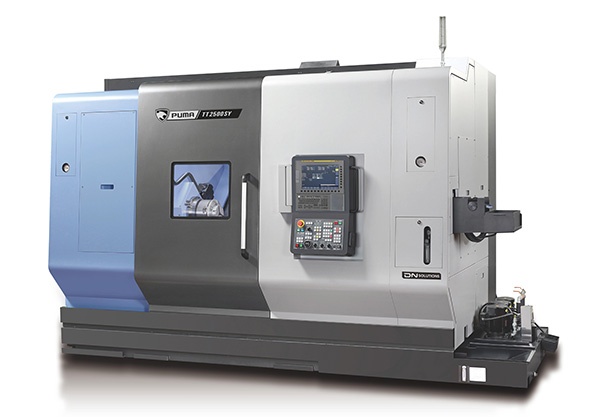

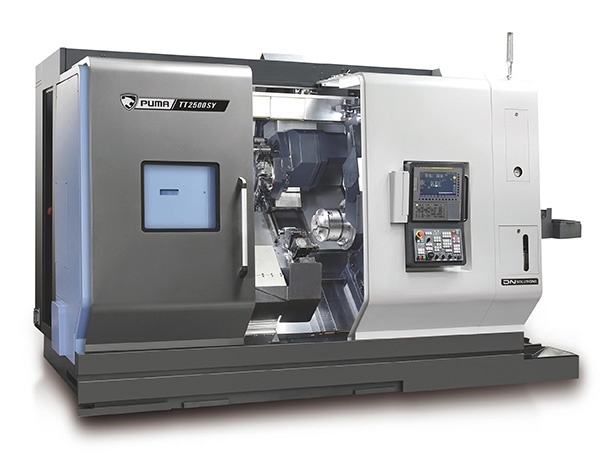

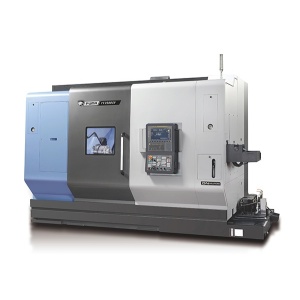

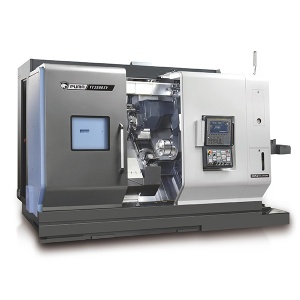

DN Solutions Multi-axis draaibank
PUMA TT2500
Omschrijving
De DN Solutions, voorheen Doosan Machine Tools PUMA TT2500 CNC-draaibank is te verkrijgen in vier variaties. De machine heeft standaard een dubbele turret (TT), waarvan de boventurret en onderturret (behalve de TT2500S) uitgerust is met aangedreven gereedschap. Een sub-spindel(S) en een Y-as of een combinatie daarvan zijn enkele van de mogelijkheden. De Y-as heeft een slag van 120 mm. Doosan Machine Tools heeft de nieuwste technologieën toegepast. Zo is de "servodrive turret" met BMT-P gereedschaphouders het nieuwe standaard. De spindelmotoren zijn van het “built-in type” en wanneer de machine is uitgevoerd met subspindel is deze volledig gestuurd (C-as). De snelheid van deze PUMA TT serie is d.m.v. super-charged servomotoren met 20% verhoogd.
Specificaties
| PUMA | TT2500SY | TT2500S | TT2500MS |
|---|
| Max. draaidiameter boventurret |
390 mm |
390 mm |
390 mm |
| Max. draaidiameter onderturret |
315 mm |
315 mm |
315 mm |
| Max. draailengte |
740 mm |
740 mm |
740 mm |
| Klauwplaat |
255 mm |
255 mm |
210 / 255 mm |
| Motor vermogen (links en rechts) |
2/26 kW |
26/22 kW |
26/22 kW |
| Eff. doorlaat, dia |
66 / 77 mm |
77 mm |
66 / 77 mm |
| Toerental (links en rechts) |
3.500 rpm |
3.500 rpm |
3.500 rpm |
| Aangedreven gereedschap |
Ja |
Ja |
Ja |
| Toerental |
4.000 rpm |
4.000 rpm |
4.000 rpm |
| Turret pos. boven |
BMT 12 |
BMT 12 |
BMT 12 |
| Turret pos. onder |
BMT 12 |
BMT 12 |
BMT 12 |
| Machine gewicht |
11.700 kg |
11.000 kg |
11.300 kg |
Brochures
Video's
Technische wijzigingen voorbehouden.
