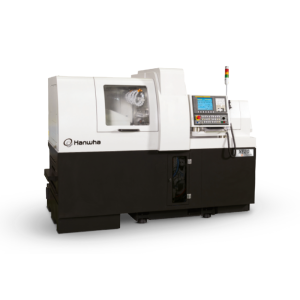

De Hanwha XE20/26 is een compacte en betrouwbare 5-assige CNC Swiss Turning draaibank, ontworpen voor het efficiënt bewerken van werkstukken tot Ø26 mm. Deze machine biedt een uitstekende balans tussen prestaties, precisie en prijs, en is daarmee ideaal voor producenten in de fijnmechanica, medische technologie en algemene toelevering.
Belangrijkste kenmerken:
- Max. bewerkingsdiameter: Ø20 mm of Ø26 mm
- 5-assige configuratie met kruisbewerkingseenheid
- Converterbare guide bush unit (G/B ↔ Non-G/B)
- Krachtige hoofdspindel: tot 10.000 tpm (Ø20) of 8.000 tpm (Ø26)
- Subspindel met 8.000 tpm en 1.5/2.2 kW motor
- Tot 4 achtergereedschappen (2 vast + 2 aangedreven)
- Compacte afmetingen: 2.260 x 1.240 x 1.670 mm
Standaarduitrusting:
- Hoofd- en subspindel met Cs-controle (0.001°)
- Roterende guide bush houder

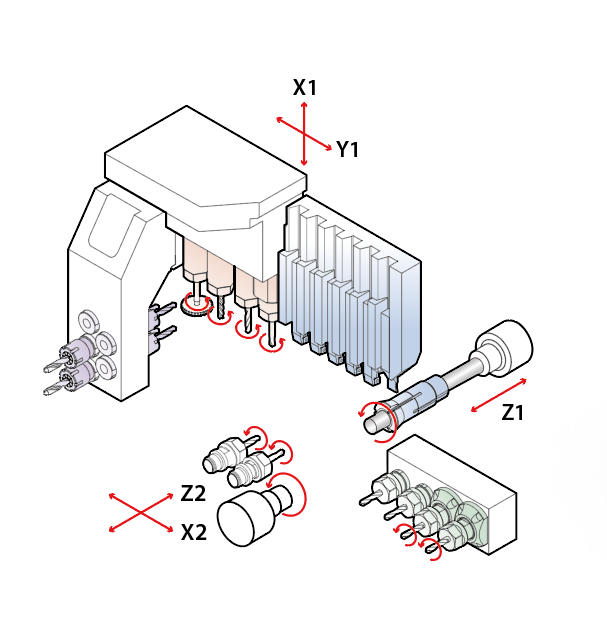

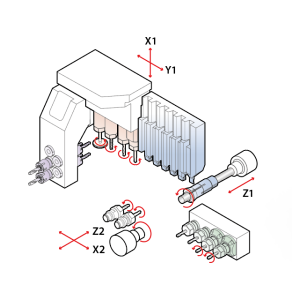

- 4-voudige kruisbewerkingseenheid (ER16)
- MPG, werkstuktransport, koelvloeistofsensor
- LAN-poort, gereedschapsbewaking, automatische uitschakeling
Optionele uitbreidingen:
- Off-center booreenheid (2x ER16)
- Interne koelmiddel-aangedreven gereedschappen
- Barfeeder, spanentransporteur, olienevelafzuiger, oliekoeler
- Modulaire gereedschapshouders (OD en front)
- Uitgebreid koelsysteem
Waarom kiezen voor de XE20/26?
✔ Compacte en kostenefficiënte oplossing voor Ø20–Ø26 mm werkstukken
✔ Hoge betrouwbaarheid en lage onderhoudskosten
✔ Flexibele toolingconfiguratie met modulaire opties
✔ Ideaal voor massaproductie van eenvoudige tot middelcomplexe onderdelen
Technische specificaties – XE20/26
| Specificatie | XE20 | XE26 |
|---|
| Max. bewerkingsdiameter |
Ø20 mm |
Ø26 mm |
| Z1-slag |
210 mm (H), 60 mm (N) |
160 mm (H), 50 mm (N) |
| Hoofdspindel toerental |
10.000 rpm |
8.000 rpm |
| Hoofdspindel motorvermogen |
2.2 / 3.7 kW |
2.2 / 5.5 kW |
| Subspindel toerental |
8.000 rpm |
8.000 rpm |
| Subspindel motorvermogen |
1.5 / 2.2 kW |
1.5 / 2.2 kW |
| OD-gereedschap |
6 (□12 mm) |
5 (□16 mm) |
| Front tool |
5 (ER16M, Ø25) |
5 (ER16M, Ø25) |
| Cross tools |
4 (ER16, 6.000 rpm) |
4 (ER16, 6.000 rpm) |
| Back tool unit |
4 (2 vast + 2 aangedreven) |
4 (2 vast + 2 aangedreven) |

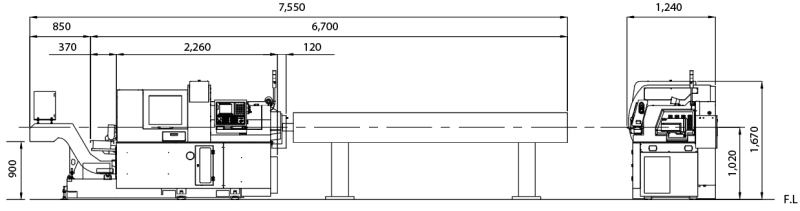

| Machineafmetingen (LxBxH) |
2.260 x 1.240 x 1.670 mm |
2.260 x 1.240 x 1.670 mm |
| Gewicht |
2.500 kg |
2.500 kg |
| Besturing |
Hanwha Fanuc-i |
Hanwha Fanuc-i |
| Vermogenverbruik |
2.2 kVA (Rated: 6.9 kVA) |
2.2 kVA (Rated: 6.9 kVA) |
| Luchtverbruik |
120 ~ 150 L/min |
120 ~ 150 L/min |
Download hier de complete line-up van de Hanwha Swiss-Type machines.
