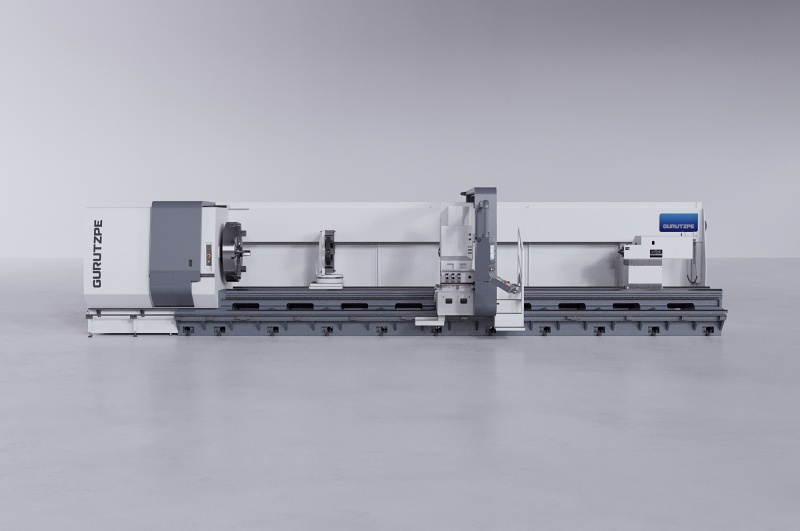

Gurutzpe GLX-serie – Innovatieve vlakbed-draaibanken voor maximale efficiëntie en precisie
De Gurutzpe GLX-serie is een geavanceerde generatie vlakbed-draaibanken die speciaal is ontworpen voor het bewerken van grote en zware werkstukken in één enkele opspanning. Dankzij het unieke geleidingssysteem met vier zelfcentrerende V-geleidingen en een omgekeerde V-geleiding biedt de GLX-serie uitzonderlijke stabiliteit, nauwkeurigheid en productiviteit.
Belangrijkste kenmerken:
- Uniek geleidingssysteem: Vier V-geleidingen verdeeld over twee zones – één voor de beitelwagen en één voor de losse kop en brilsteunen
- Single-setup machining: Gereedschap kan langs de brilsteun bewegen zonder onderbreking
- Geoptimaliseerde spaanafvoer en uitstekende ergonomie
- Multiprocess-capaciteit: Geschikt voor draaien, frezen, boren, kotteren en slijpen
- Optionele integrale behuizing voor betere bescherming en netheid
Technische specificaties per model:
| Eigenschap | GLX 13 | GLX 16 | GLX 20 |
|---|
| Draaidiameter boven bed |
Ø1.300 mm |
Ø1.600 mm |
Ø2.000 mm |
| Draaidiameter boven slede |
Ø1.000 mm |
Ø1.300 mm |
Ø1.700 mm |
| Afstand tussen centers |
≤ 15 m |
≤ 15 m |
≤ 20 m |
| Werkstukgewicht (tussen punten) |
≤ 12 t |
≤ 18 t |
≤ 25 t |
| Hoofdspilmotor (S1/S6) |
28/34 kW [39/48] |
39/48 kW [51/65] |
71/88 kW [92/114] |
| Koppel (S1/S6) |
5,3/6,5 [7,4/9,2] kNm |
11,2/13,7 [13,8/17,6] kNm |
24,4/30,2 [31,2/38,7] kNm |
| Toerentalbereik |
0 – 1.000 rpm* |
0 – 800 rpm* |
0 – 500 rpm* |
* Piektoerental gedurende 10 minuten. Continu gebruik tot 60% van piektoerental.
Voordelen voor uw productie:
- Tijdsbesparing: Minder opspanningen en kortere cyclustijden
- Hoge precisie: Dankzij het stabiele geleidingssysteem en krachtige aandrijving
- Flexibiliteit: Configureerbaar met geïntegreerde meetsystemen, aangedreven gereedschappen en meer
- Duurzaamheid: Gebouwd voor langdurig gebruik onder zware omstandigheden
