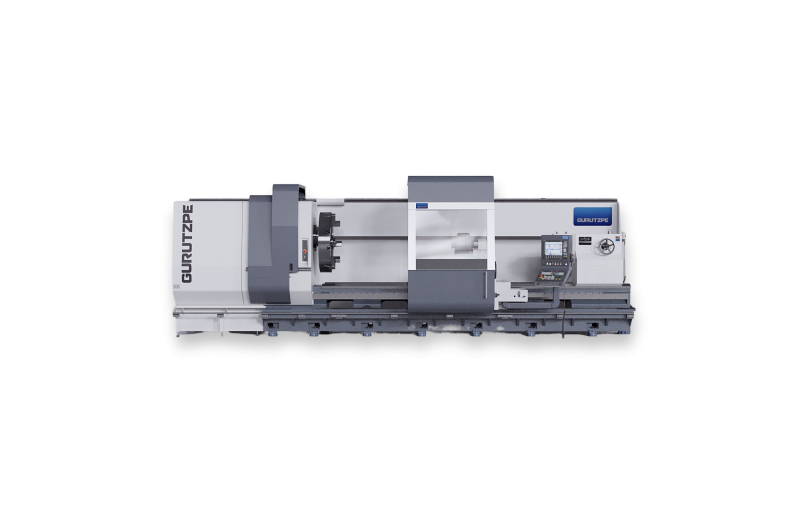

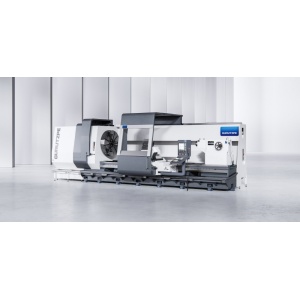

Gurutzpe GL-serie – Krachtige vlakbed-draaibanken voor zware en nauwkeurige bewerkingen
De Gurutzpe GL-serie is ontworpen voor de meest veeleisende toepassingen in de zware industrie. Deze horizontale vlakbed-draaibanken combineren een robuuste constructie met geavanceerde technologieën voor maximale precisie, stabiliteit en betrouwbaarheid. Dankzij het modulaire ontwerp zijn de machines volledig aanpasbaar aan uw productiebehoeften.
Belangrijkste kenmerken:
- Monoblock gietijzeren bed voor maximale stijfheid en trillingsdemping
- V-vormige zelfcentrerende dubbele geleiding met extra derde geleiding
- Hydrodynamische geleiding met Biplast anti-vibratiemateriaal
- Modulair ontwerp met meerdere modellen: GL10, GL13, GL16, GL20
Technische specificaties per model:
| Eigenschap | GL10 | GL13 | GL16 | GL20 |
|---|
| Draaidiameter boven bed |
Ø1.000 mm |
Ø1.300 mm |
Ø1.600 mm |
Ø2.000 mm |
| Draaidiameter boven slede |
Ø700 mm |
Ø1.000 mm |
Ø1.300 mm |
Ø1.600 mm |
| Afstand tussen centers |
≤ 8 m |
≤ 8 m |
≤ 15 m |
≤ 15 m |
| Werkstukgewicht (tussen punten) |
5 t |
6 / 10 / 12 t |
6 / 10 / 15 / 18 t |
15 / 20 / 25 t |
| Hoofdspilmotor (S1/S6) |
22 / 28 kW |
28 / 34 kW |
39 / 48 kW |
71 / 88 kW |
| Koppel (S1/S6) |
2,7 / 3,3 kNm |
5,3 / 6,5 kNm |
11,2 / 13,7 kNm |
24,4 / 30,2 kNm |
| Toerentalbereik |
0 – 1.400 rpm* |
0 – 1.000 rpm* |
0 – 800 rpm* |
0 – 500 rpm* |
| Spilboring |
Ø130 mm |
Ø110 mm (opt. Ø360 mm) |
Ø110 mm (opt. Ø550 mm) |
Ø110 mm |
* Piektoerental gedurende 10 minuten. Continu gebruik tot 60% van piektoerental.
Voordelen voor uw productie:
- Zeer hoge stabiliteit en nauwkeurigheid, zelfs bij zware werkstukken
- Lange levensduur dankzij hoogwaardige componenten en slijtvast ontwerp
- Volledig configureerbaar met opties zoals aangedreven gereedschappen, Y-as, C-as, automatische gereedschapwisselaars en meetsystemen
- Gebruiksvriendelijk dankzij ergonomisch ontwerp en intuïtieve besturing
