DN Solutions 5-assig bewerkingscentrum
DVF 5000 5-AX
Omschrijving

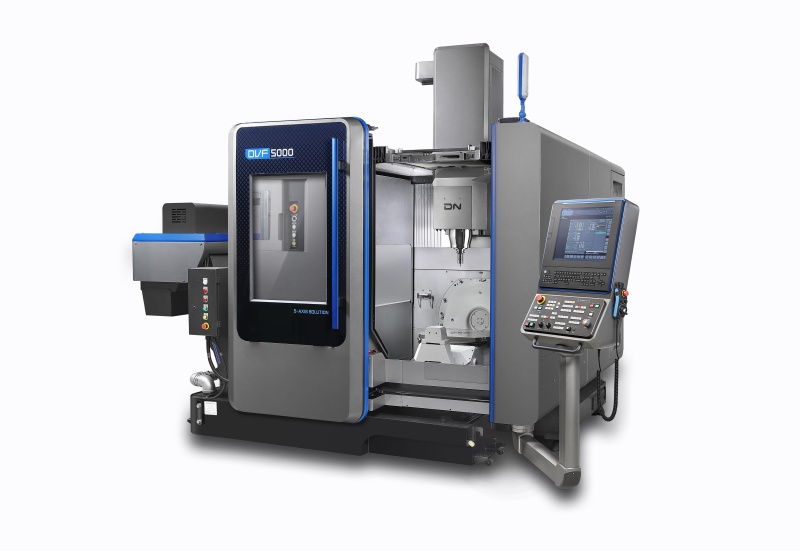

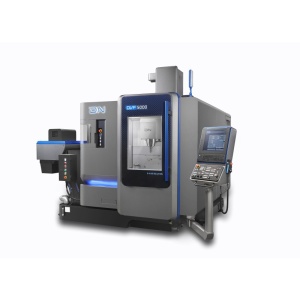

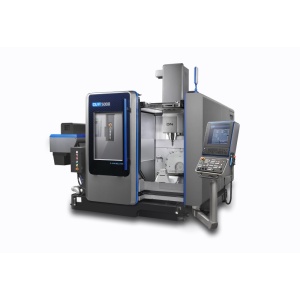

DN Solutions DVF 5000, compacte simultaan 5-assige freesmachine voor high-speed frezen.
De DVF 5000 is de volgende generatie 5-assige serie compacte bewerkingscentra van DN Solutions, voorheen Doosan Machine Tools. De machine biedt een breed scala aan op maat gemaakte opties, automatisering, en maximaal gemak, waardoor onbemand bewerken eenvoudig mogelijk wordt gemaakt.

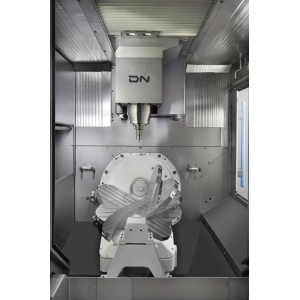

De tafel is ontworpen voor gebruiksvriendelijkheid en efficiëntie, terwijl de motor voor het draaien van de B- en C-as een tandwielset heeft met verbeterde antislijtage en hoge duurzaamheid. Nodulair gietijzer is toegepast op de gehele structuur om structurele verzakking te voorkomen, terwijl de toevoeging van een supportdrager het mogelijk maakt werkstukken te bewerken van wel 400 kg met grote kracht en precisie. De machine kan zijn voorzien van 12.000 r/min spindel en rechtstreeks aangesloten. Of geleverd worden met een optionele built-in spindel met een maximale snelheid van 18.000 omw/min, waardoor het geschikt is voor high-productivity bewerking van diverse range van werkstukken. Het gereedschapsmagazijn heeft een maximale capaciteit van 120 gereedschappen (optie).

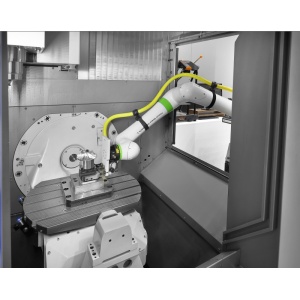

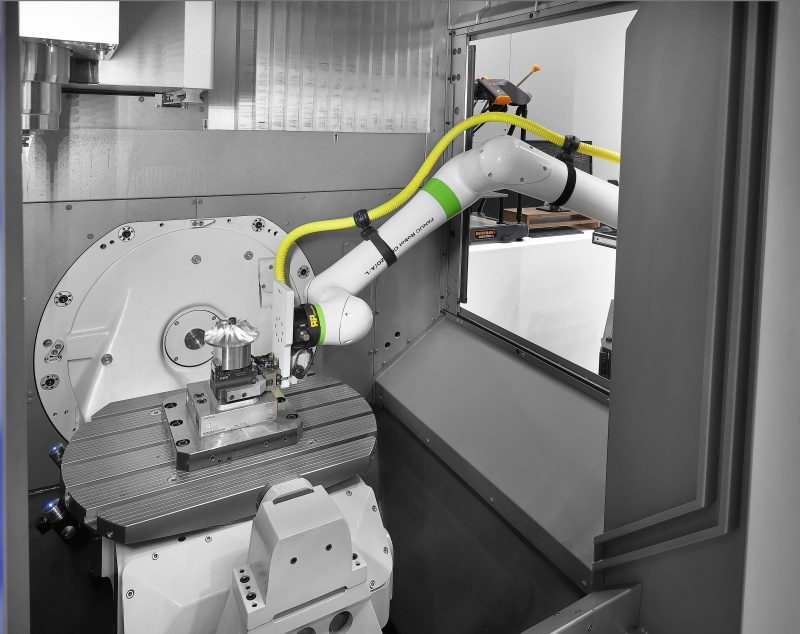

Bijzonder is dat er rekening gehouden is met een zeer korte afstand van het midden van de pallet van de DVF 5000 tot aan de deur, waardoor de operator eenvoudig de bewerkingsstatus kan controleren. De rechterdeur is ontworpen voor automatisch laden en lossen van werkstukken, terwijl de voordeur tot de beschikking van de operator blijft. Een kraan kan het midden van de pallet bereiken. De verbeterde koelvloeistoftank vergemakkelijkt het afvoeren van spanen wat "procesverstoorders" elimineert tijdens het onbemand werken met de DVF 5000.
Kenmerken
- Compleet bewerken in één opspanning.
- Hogere productie output.
- Hogere nauwkeurigheid.
- Een kleinere footprint dan de voorgaande modellen.
- Standaard voorzien van een vetsmeersysteem.
- Betere toegankelijkheid tot de opspanning, waarmee het gebruiksgemak voor de operator verder is gemaximaliseerd.
- Om de nauwkeurigheid verder te verbeteren zijn de bewerkingscentra uitgerust met een thermische compensatiefunctie voor zowel de spil als het machineframe.
- Een nieuw design voor spanenafvoer inclusief koelvloeistoftank met filters voor zorgeloze afvoer van spanen.
- Geoptimaliseerd voor onbemande productie.
- Besturingsmogelijkheden Fanuc, Heidenhain en Siemens.
AWC | Auto Work-Piece Change System

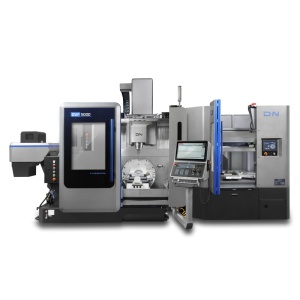

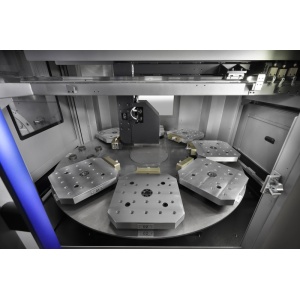

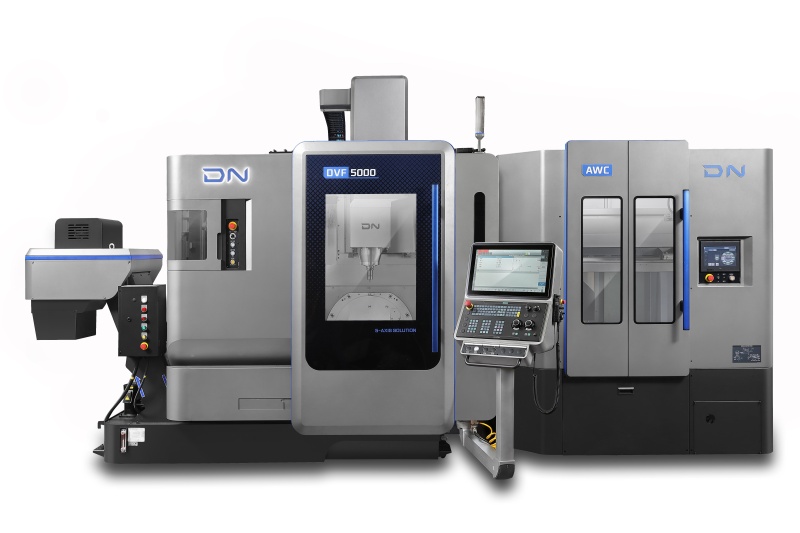

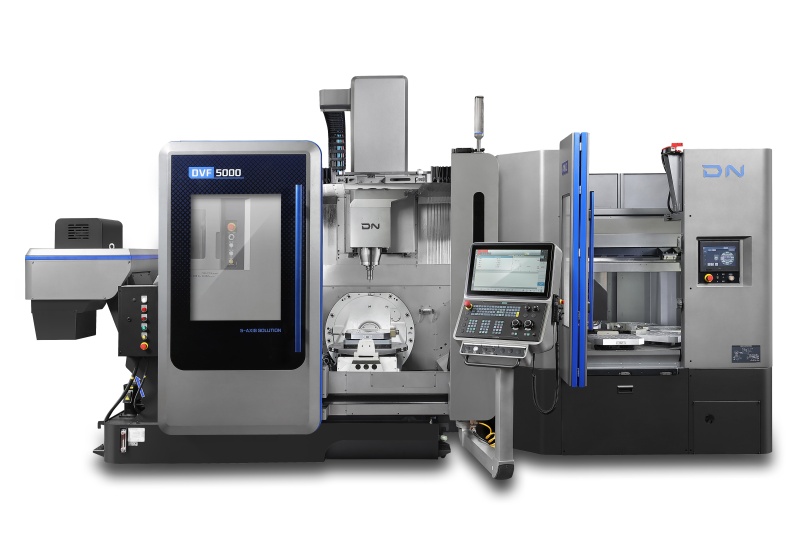

Als optie is bijvoorbeeld de DVF 5000 leverbaar met een automatisch werkstukwisselsysteem (AWC), waardoor onbemand bewerken mogelijk is. Het systeem kan af fabriek compleet worden besteld of als retrofit aan uw machine worden toegevoegd. Een absoluut voordeel voor de automatisering van de productie van kleinere werkstukken. Het compacte systeem kan uitgerust worden met 4 tot 12 pallet plaatsen. De AWC is geschikt voor de DVF 5000, DNM 4500, DNM 5700, DNM 6700 en de MYNX 6500 series. Meer informatie over pallet wisselsystemen, klik hier.
Specificaties
| DN Solutions 5-assig bewerkingscentrum | DVF 5000 5-AX |
|---|
| Tafel grootte |
500 mm |
| Max werkstuk gewicht |
400 kg |
| Verplaatsing X-as |
625 mm |
| Verplaatsing Y-as |
450 mm |
| Verplaatsing Z-as |
400 mm |
| Spil opname |
Big Plus ISO 40 |
| Toerental |
12.000 omw/min |
| Spindelmotor |
22 kW |
| Gewicht |
7.500 kg |
Brochures
Video's
Technische wijzigingen voorbehouden.
