Doosan PUMA 400 LB
Voor meer informatie neem dan contact met ons op via één van onze vertegenwoordigers middels 0229 542485.
Dit betreft een gebruikte machine en is direct beschikbaar.
Vraag naar de voorwaarden.
Key Specs PUMA 400 LB: Draaibank, Fanuc 21i-TB besturing, aircleaner en spanentransporteur. Bouwjaar 2007, 2008 geïnstalleerd.
Standaard toebehoren:

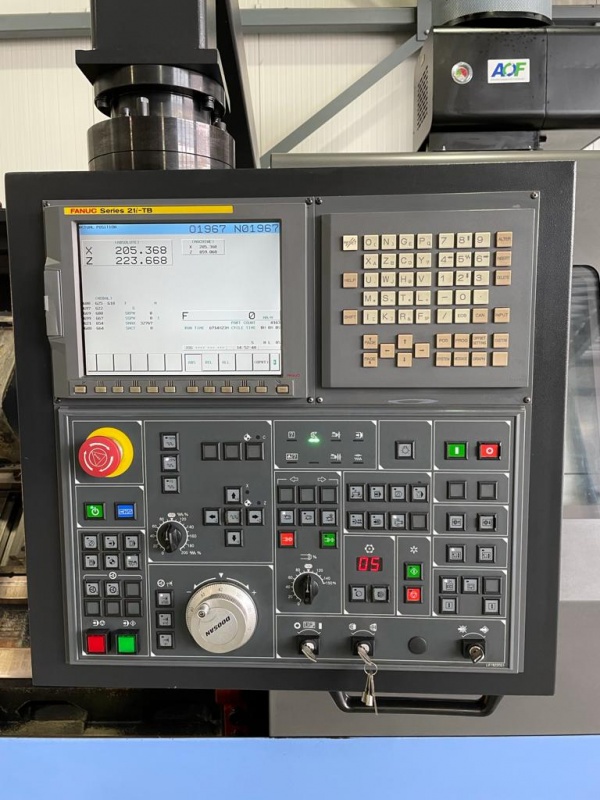

- Fanuc 21i-TB 10.4" besturing
- Afgelezen draaiuren: 4.462
- A2-11 spilopname
- Ø117,5 mm Dl. - lange versie
- Maximaal toerental 2000 rpm (riemaandrijving)
- 37/30 kW hoofdmotor
- X16/Z20 m/min ijlgang
- Maximale draaidiameter ø 550 mm

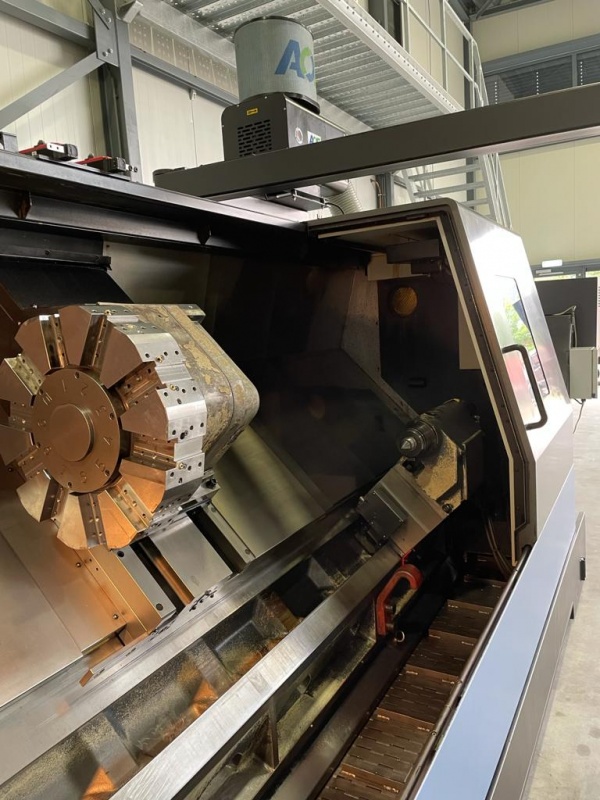

- Maximale draailengte 2.090 mm 10 posities hydraulische turret
- Automatisch verplaatsbaar hydraulisch tegencenter MT6

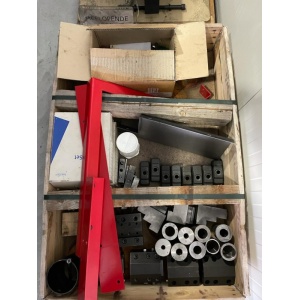

- Gereedschaphouders
- Voetpedaal voor klauwplaat en pinole
- Koelsysteem Transformator (380V 50 HZ)
- Automatisch smeersysteem
- Machineafmetingen: L=6,3 m (incl. spanentransporteur), B = 2,2 AOF mistfilter)
- Opgenomen vermogen 43 kVA
- Machine wordt geleverd conform CE-norm
Opties:

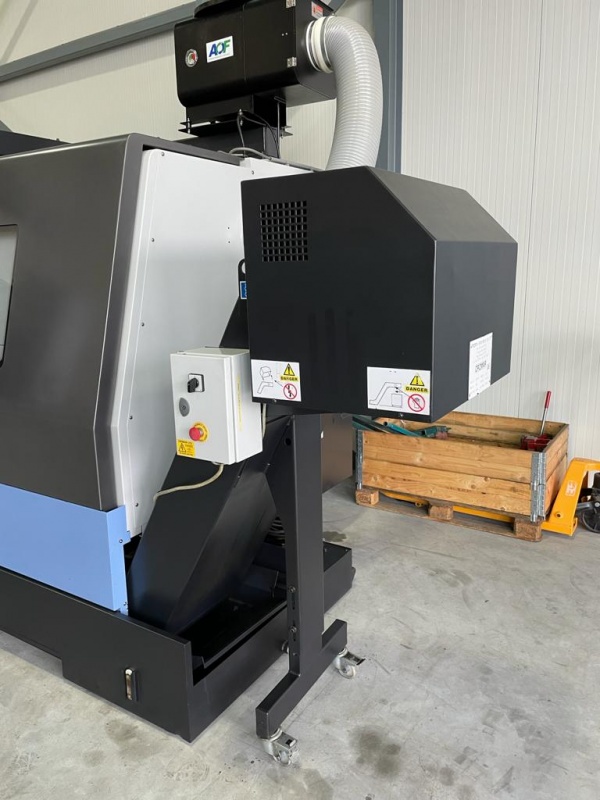

- Spanentransporteur
- Gereedschapmeetsysteem
- Gereedschaphouders

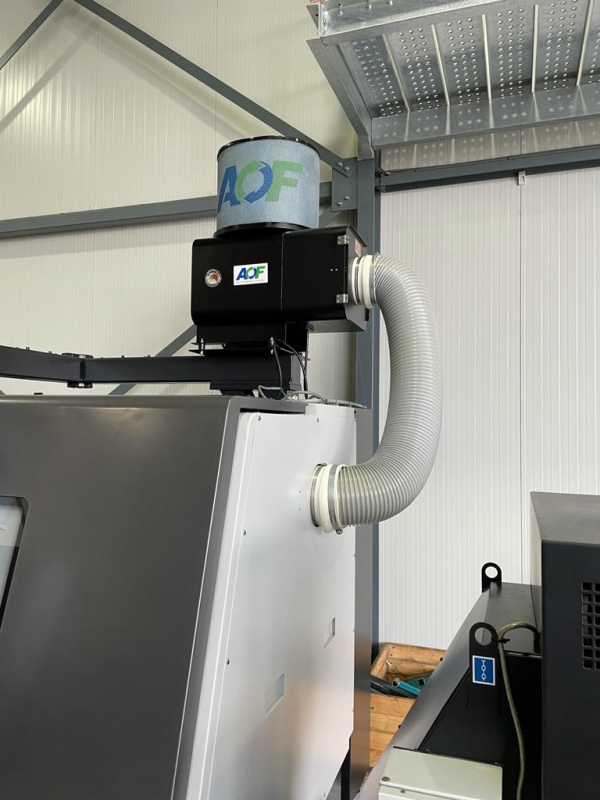

- AOF Aircleaner
- Automatisch verplaatsbaar tegencenter (met pin)
Technische gegevens
|
PUMA
|
400 LB
|
|
Capaciteit
|
|
|
Diameter boven het bed (mm)
|
770
|
|
Diameter over dwarsslede (mm)
|
590
|
|
Max. draaidiameter (mm)
|
550
|
|
Max. draailengte (mm)
|
2093
|
|
|
|
|
Hoofdspindel
|
|
|
Klauwplaat grootte (mm)
|
380
|
|
Spilopname hoofdspil
|
A2-11"
|
|
Indexering
|
|
|
Doorlaat van de spindel (mm)
|
132
|
|
Doorlaat in trekbuis hoofdspil (mm)
|
117.5
|
|
Motorvermogen (kW)
|
22 / 26
|
|
Max. toerental 1e range (omw/min)
|
562
|
|
Max. toerental 2e range (omw/min)
|
2000
|
|
Max. koppel (kgf/m)
|
176,1
|
| |
|
|
Verplaatsingen
|
|
|
X-as (mm)
|
362
|
|
Z-as (mm)
|
1105
|
|
Z-as bij L-type (mm)
|
2155
|
| |
|
|
Voeding
|
|
|
Jog feedrate (mm/omw)
|
0-500
|
| |
|
|
Voedingsmotoren
|
|
|
X-as (kW)
|
4
|
|
Z-as (kW)
|
7
|
|
Z-as bij L en X-type
|
6
|
| |
|
|
IJlgangen
|
|
|
X- as (m/min)
|
16
|
|
Z- as (m/min)
|
20
|
|
Z- as bij L-type (m/min)
|
18
|
| |
|
|
Turret
|
400 LB
|
|
Aantal posities
|
10
|
|
Beitelafmeting( mm)
|
32 x 32
|
|
Afmeting boorbaarhouder
|
Æ60mm
|
|
Indexeertijd turret (sec)
|
0,25
|
|
Vermogen aangedreven gereedschap
|
--
|
|
Toerental aangedreven gereedschap
|
--
|
|
|
|
|
Losse kop
|
|
|
Diameter pinole (mm)
|
120
|
|
Conus pinole
|
6 mc
|
|
Verplaatsing pinole (mm)
|
120
|
| |
|
|
Nauwkeurigheden:
|
|
|
Positionering X-as (mm)
|
0.01
|
|
Positionering Z-as (mm)
|
0.02
|
|
Positionering C-as
|
--
|
|
Repeteerbaarheid X-as (mm)
|
± 0.002
|
|
Repeteerbaarheid Z-as (mm)
|
± 0.003
|
|
Repeteerbaarheid C-as
|
--
|
| |
|
|
Koeling
|
|
|
Tankinhoud (liter)
|
180
|
|
Vermogen pomp (kW)
|
0.4
|
| |
|
|
Overigen
|
|
|
Vermogen (totaal)
|
43
|
|
Gewicht (kg)
|
11000
|
